3. Модификация диаграмм

Когда диаграмма создана, ее можно видоизменить в любое время. Для модификации диаграмм используются команды меню Формат и панель инструментов Форматирование.

Меню Формат появляется в строке главного меню только при активизации диаграммы. При выборе команд меню Формат появляются соответствующие диалоговые окна Мастера диаграмм, в которые можно внести необходимые изменения.

Панель инструментов Форматирование рис.8 появляется автоматически при активизации диаграммы или после щелчка на внедренной диаграмме. Она включает 9 инструментов, которые используются для внесения обычных изменений в диаграмму. В таблице 4 приведено описание инструментов панели Форматирование.



Рис. 8.

Таблица 4

Пиктограмма

Наименование

Описание

Тип диаграммы

После щелчка на кнопке раскрытия на экране появляется палитра диаграмм, из которой можно выбрать необходимый тип диаграммы

Легенда

Добавляет легенду или удаляет ее

Таблица данных

Отображает таблицу данных, на основании которых построена диаграмма

Горизонтальная сетка

Включает и отключает отображение горизонтальной сетки

Масштаб текста

Включает/отключает возможность масштабирования текста на диаграмме

Автоматическая разметка

Включает автоматическую разметку диаграммы

Примечание: такие инструменты, как Цвет заливки, Цвет шрифта, Полужирный, Курсив и Шрифт, расположенные на других панелях инструментов, работают также и с диаграммами.

Задание:

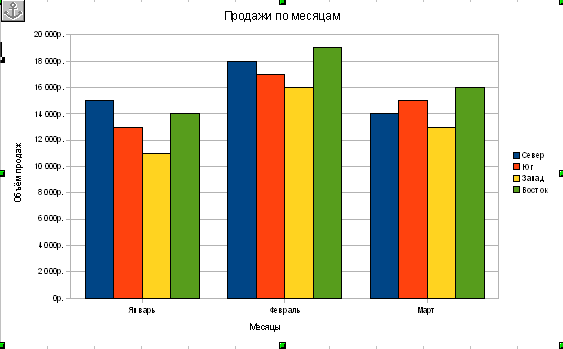

  1. Активизируйте диаграмму, щелкнув на свободном поле диаграммы указателем мыши. При этом вокруг диаграммы появится черная рамка с маркерами рис. 9.



Рис. 9.
  1. Переместите диаграмму, для чего щелкните на ее рамке, нажмите левую кнопку мыши и перетащите диаграмму на новое место. При перемещении диаграммы указатель мыши превращается в четырехнаправленную стрелку.

  2. Измените размеры диаграммы. Для этого подведите указатель мыши к одному из восьми маркеров размера, расположенных на рамке диаграммы, так, чтобы он превратился в двунаправленную стрелку. Нажмите левую кнопку мыши и перетащите маркер до нужного размера диаграммы.

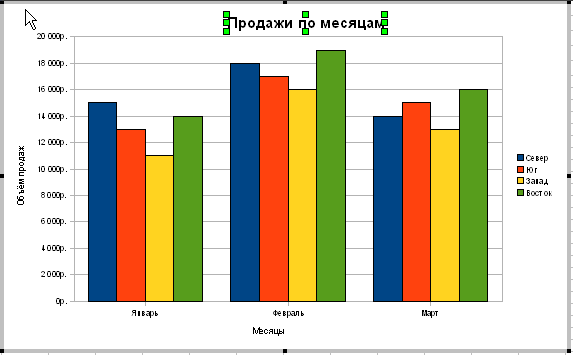

  3. Некоторые элементы диараммы могут быть передвинуты. Выберите элемент диаграммы, например, ее заголовок, щелкните по нему указателем мыши. При этом вокруг заголовка должна появиться рамка с расположенными на ней маркерами рис. 10.


Рис. 10.
  1. Подведите указатель мыши к рамке, нажмите левую кнопку мыши и перетащите рамку на нужное место.

  2. Кроме того, вы можете изменить текст заголовка прямо на диаграмме, для чего подведите указатель мыши к тексту заголовка и, когда он превратится в курсор, нажмите левую кнопку мыши. Изменив текст, щелкните мышкой в любом месте диаграммы для выхода из режима редактирования.

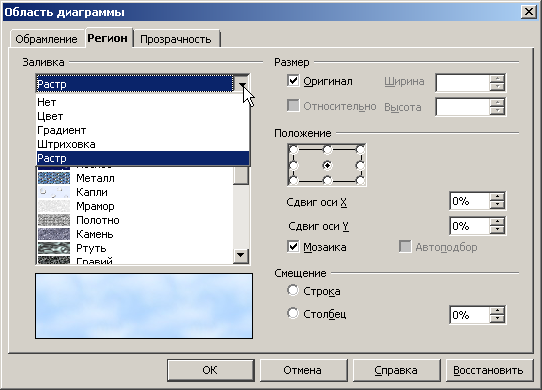

  3. Для изменения заливки щёлкните по свободной области диаграммы правой кнопкой мыши и выберите в меню пункт «Свойства обьекта» рис 11. В диалоговом окне «Область диаграммы» на вкладке «Регион» измените цвет заливки области рис. 12. Например, выберите в меню «Заливка» пункт «Растр» и в списке выберите одну из текстурных заливок .




Рис. 11


Рис. 12

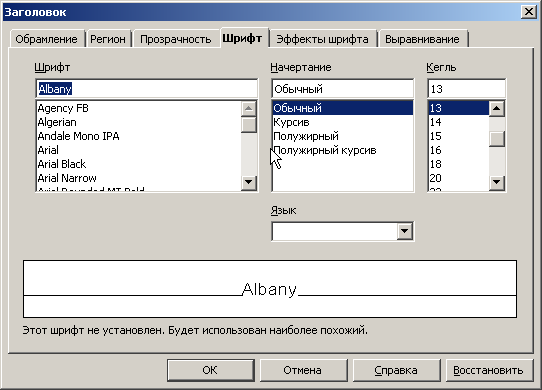

  1. На вкладке «Шрифт» измените параметры шрифта для заголовка рис. 13.

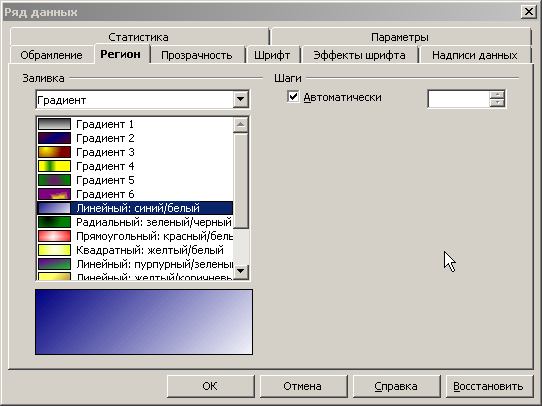

  2. Измените формат элемента «Область построения диаграммы». Например, на вкладке «Регион» установите градиентную заливку из двух цветов рис. 14.





Рис. 13

Рис. 14
  1. Измените формат элементов «Ряд “Север”», «Ряд “Юг”», «Ряд “Запад”», «Ряд “Восток”».

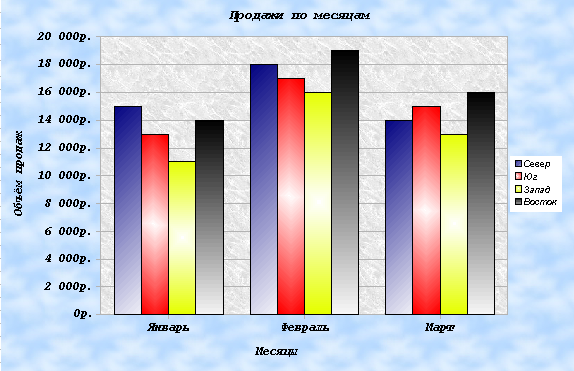

  2. Возможный результат форматирования элементов диаграммы представлен на рис. 15.



Рис. 15
  1. Сохраните файл.

Задания для самостоятельной работы:

  1. Активизируйте лист Задание 1. При отсутствии исходного файла Лист2 назовите Задание 1.

  2. Постройте указанные виды диаграмм. Данные для построения диаграмм приведены в табл. 5-7.

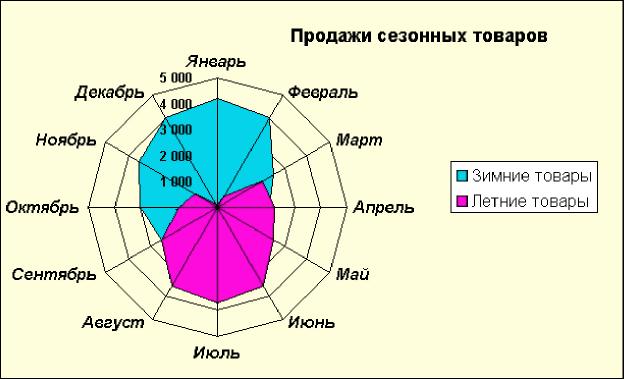

Диаграмма 1

Таблица 5

Продажи сезонных товаров, шт

Период

Зимние товары

Летние товары

Январь

4 200

100

Февраль

4 000

500

Март

2 500

2 000

Апрель

2 000

2 200

Май

300

2 500

Июнь

200

3 500

Июль

100

3 700

Август

500

3 500

Сентябрь

2 500

2 500

Октябрь

3 000

1 500

Ноябрь

3 500

1 000

Декабрь

4 000

200

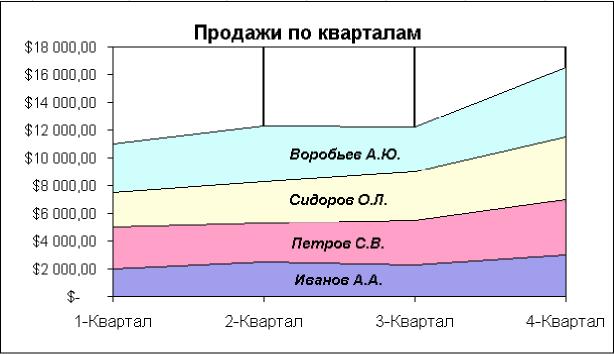

Диаграмма 2

Таблица 6





Продажи по

кварталам, $



Менеджер

1-й Квартал

2-й Квартал

3-й Квартал

4-й Квартал

Иванов А.А.

2 000,00

2 500,00

2 300,00

3 000,00

Петров С.В.

3 000,00

2 800,00

3 200,00

4 000,00

Сидоров О.Л.

2 500,00

3 000,00

3 500,00

4 500,00

Воробьев А.Ю.

3 500,00

4 000,00

3 200,00

5 000,00

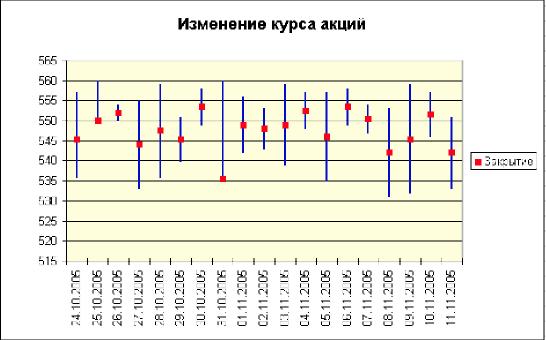

Диаграмма 3

Таблица 7

Изменение курса акций

Дата

Высокий

Низкий

Закрытие

24.10.2005

557

536

545,5

25.10.2005

560

550

550

26.10.2005

554

550

552

27.10.2005

555

533

544

28.10.2005

559

536

547,5

29.10.2005

551

540

545,5

30.10.2005

558

549

553,5

31.10.2005

560

547

535,5

01.11.2005

556

542

549

02.11.2005

553

543

548

03.11.2005

559

539

549

04.11.2005

557

548

552,5

05.11.2005

557

535

546

06.11.2005

558

549

553,5

07.11.2005

554

547

550,5

08.11.2005

553

531

542

09.11.2005

559

532

545,5

10.11.2005

557

546

551,5

11.11.2005

551

533

542
